10 000 м³/ч
Производительность

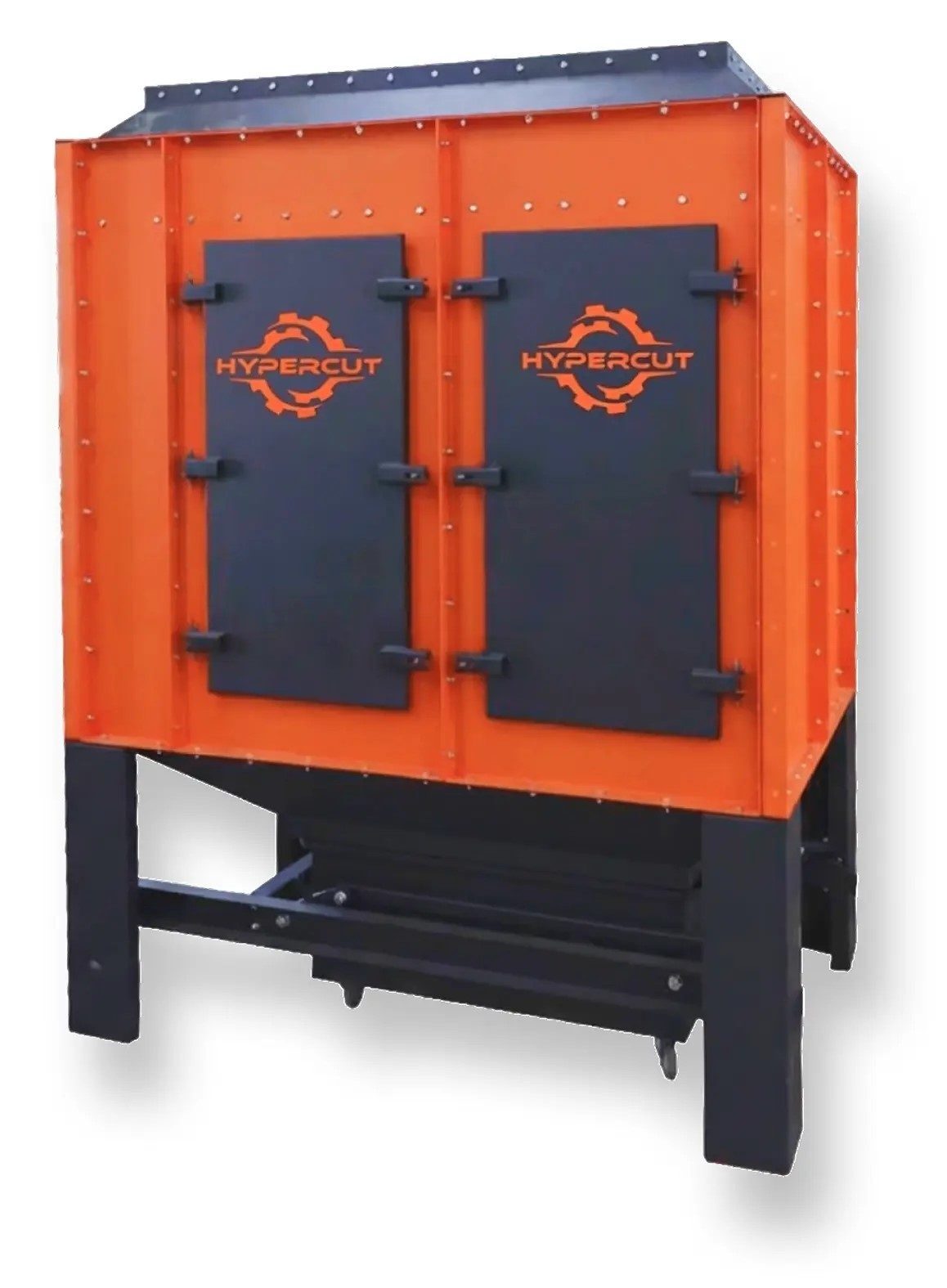

Фильтровентиляционная установка HyperCUT D-10000
Тепло
остаётся
в цехе
Собирает дым и пыль, очищает воздух до класса E10 и возвращает его в цех тёплым, а не выбрасывает на улицу.
E10
Класс очистки · частицы от 0,3 мкм
36 мес.
Гарантия
В наличии
На складе в Омске

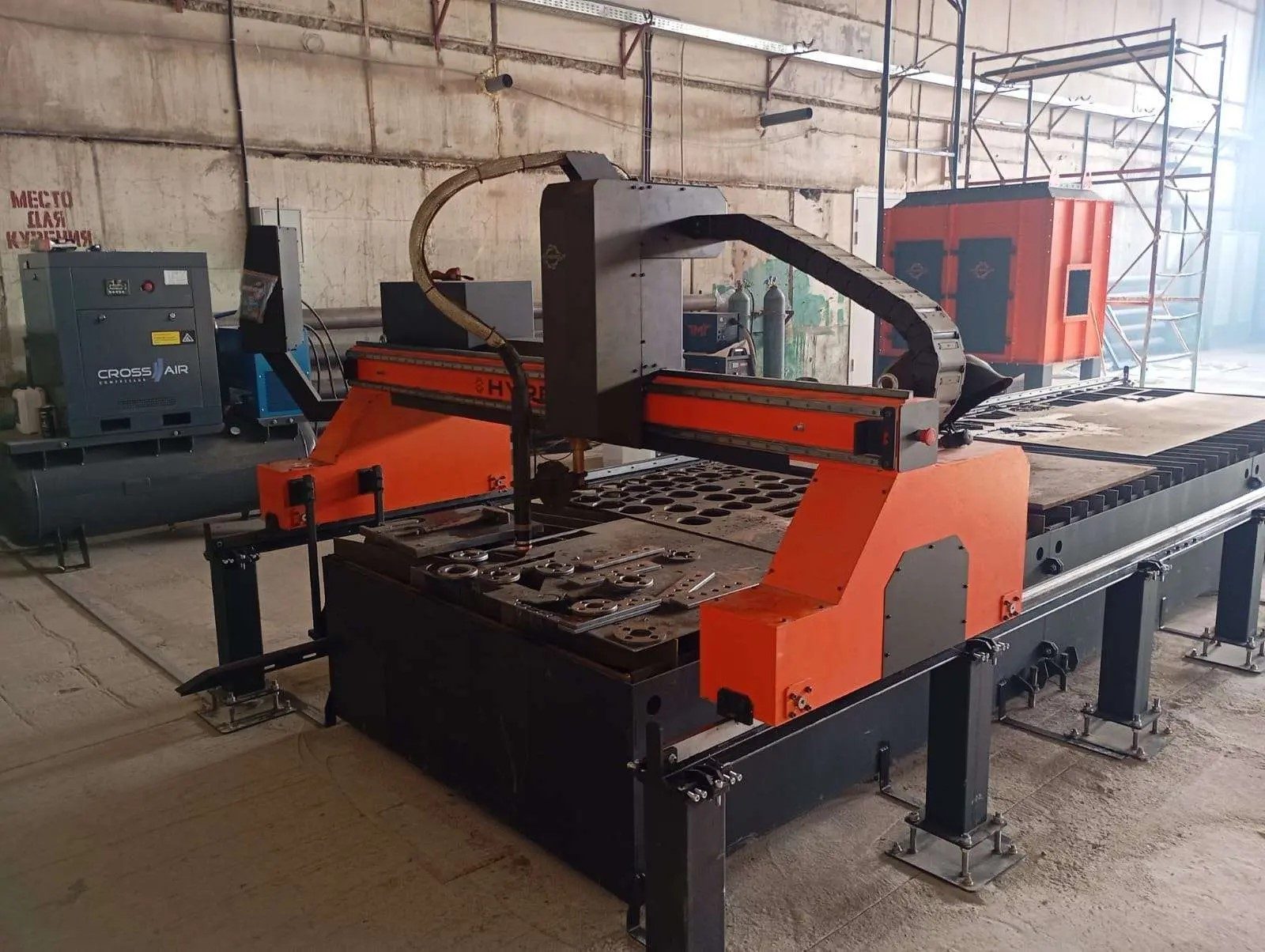

Вы греете
улицу
Обычная вытяжка выбрасывает на улицу воздух, который вы уже нагрели.
01
Тепло уходит
вместе с дымом
Каждый кубометр, выброшенный на улицу, зимой приходится нагревать заново. Это расход, который повторяется каждый день.
02
Дым и пыль опасны
для лёгких
При резке и сварке в воздух попадают мелкодисперсные частицы. Такие дольше всего задерживаются в дыхательных путях.
03
Это предмет проверок
по охране труда
Своя система фильтрации: проверяющий видит работающую установку, а не только журнал.
Отопление
на выброс
Вытяжка выбрасывает тёплый воздух на улицу, а котельная греет новый. Сколько это стоит, зависит от вашего цеха.
От чего зависит потеря тепла
01Производительность вытяжки
02Длительность отопительного сезона и средняя температура на улице
03Сколько смен работает цех
04Чем топите: газ, уголь, пропан, электричество
Пример расчёта
Вытяжка 10 000 м³/ч, сезон 216 суток, на улице −8 °C, в цехе +16 °C, в одну смену, это примерно 1940 ч. За сезон на улицу уходит около 155 000 кВт·ч тепла. Вернуть его стоит:
Это пример, а не обещание: в вашем цехе цифры будут другими. При двух сменах потери удваиваются. Цены на топливо средние для юридических лиц.
Где
применяется
01

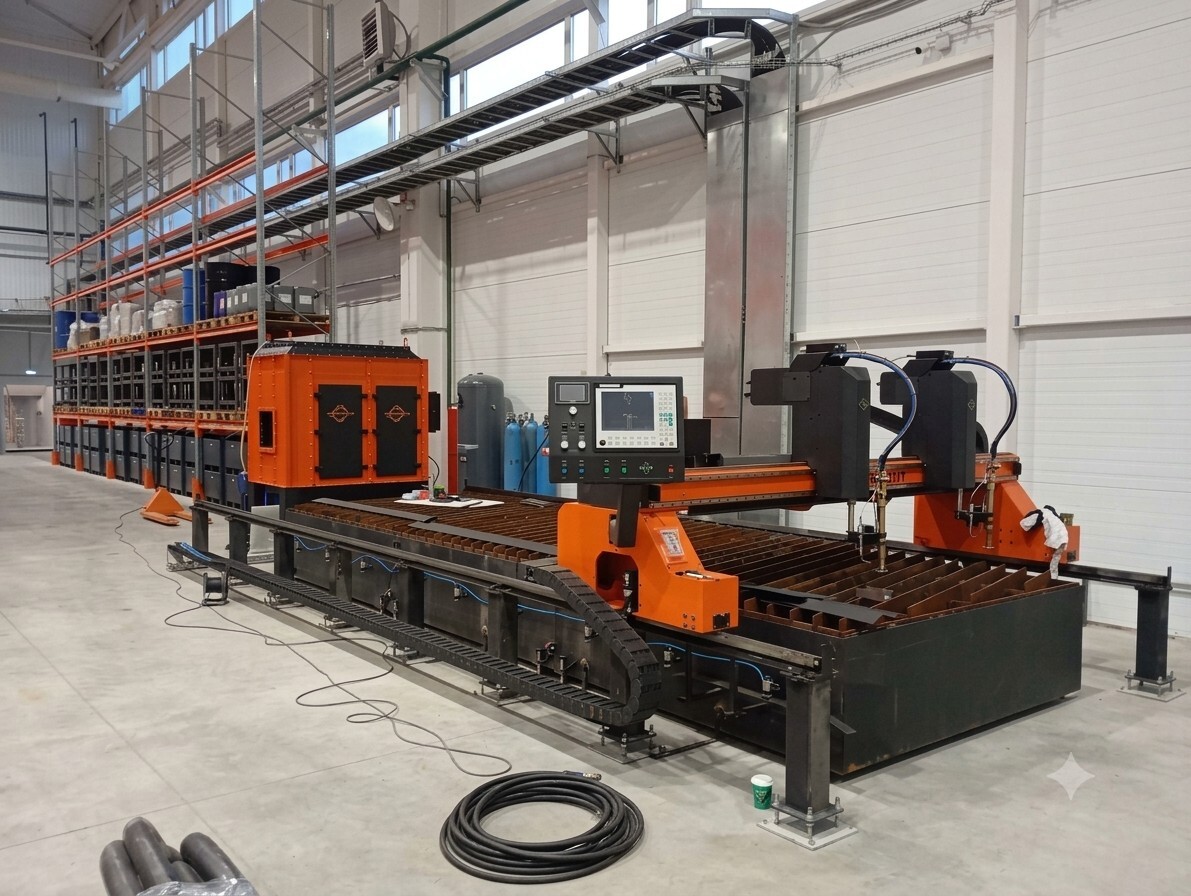

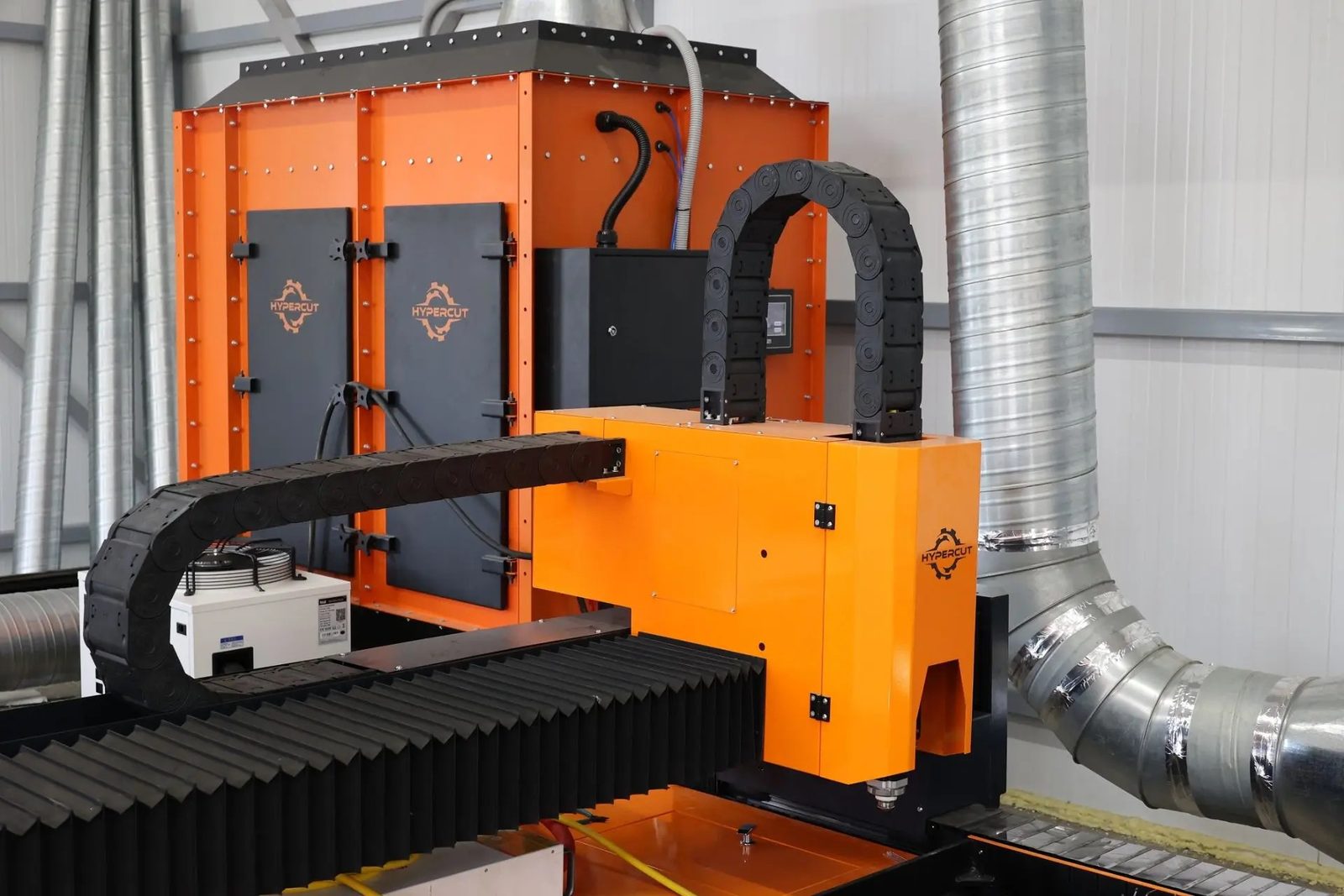

Резка металла: лазер, плазма, газ
Подключается прямо к посту резки, запускается по сигналу «Пуск» от ЧПУ.
02
Сварка и общецеховая вентиляция
Работает на отдельном посту, ручном или роботизированном, и как общая вытяжка цеха.
03
Порошковая окраска
Улавливает порошок, не закрепившийся на детали. Он оседает в отдельном бункере и пригоден для повторного использования.
04

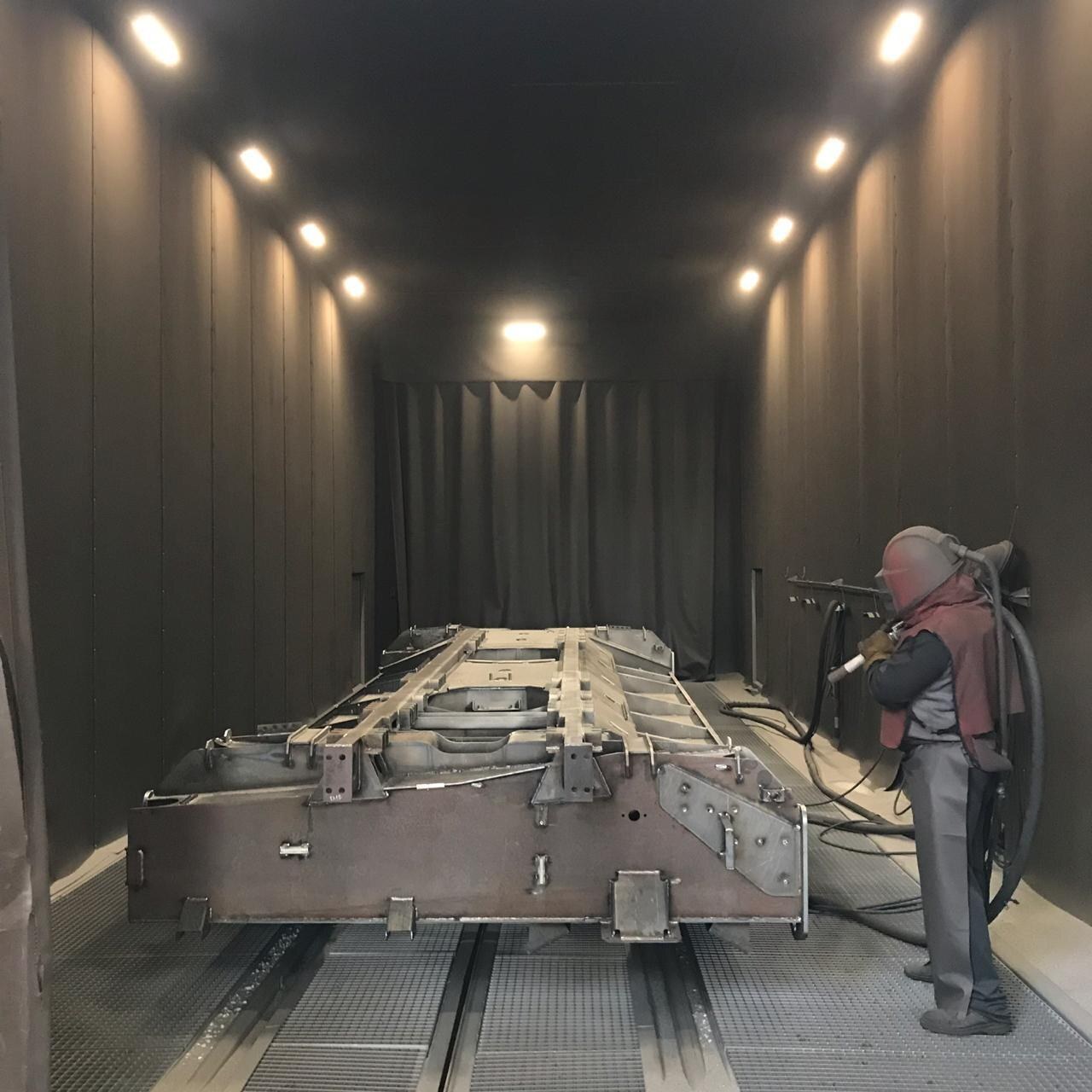

Пескоструйные и дробеструйные камеры
Аспирирует камеры, а также заточные, отрезные и шлифовальные станки.
Путь воздуха
через установку
1
Искроотбойник
с завихрителем
Завихритель закручивает поток: искры гасятся о стенки и не долетают до фильтров. Крупная фракция остаётся в поддоне.
2
Патронные
фильтры
Шесть фильтров 350×1000 мм с PTFE-мембраной, 180 м². Стоят вертикально: пыль при продувке падает сразу в бункер. Класс E10 по ГОСТ Р ЕН 1822-1-2010.
3
Возврат воздуха
в цех
Очищенный тёплый воздух подаётся обратно в помещение. Зимой цех не выхолаживается.
Автоматическая
регенерация
Фильтры продуваются импульсами сжатого воздуха по таймеру, прямо во время работы. Импульс выбивает не менее 95% пыли. Есть кнопка ручного запуска.
Что внутри
установки
3 мм
Сталь корпуса
При каждой импульсной продувке внутри корпуса резкий скачок давления. Тонкий металл вибрирует, у швов появляются трещины, и воздух идёт в обход фильтров. Корпус 3 мм остаётся герметичным весь срок службы.
01
Искроотбойник
с завихрителем
Завихритель закручивает поток: искры гасятся о стенки и не долетают до фильтров. Крупная фракция остаётся в поддоне.
02
Клапаны Camozzi
и рассекатель
Высокоскоростной клапан даёт короткий мощный импульс, цилиндрический рассекатель распределяет его по всей высоте фильтра.
03

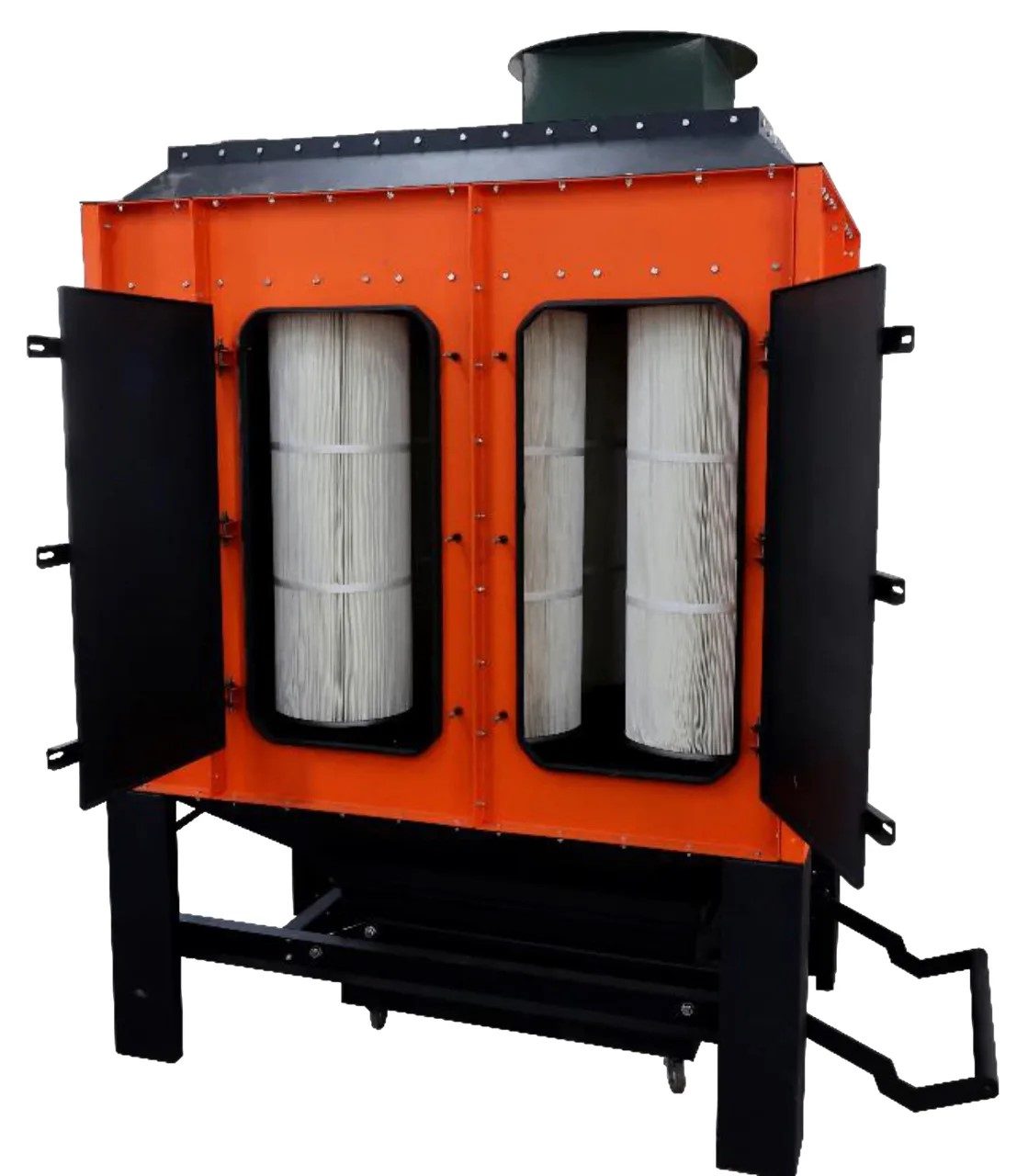

Вертикальные
фильтры
При продувке пыль падает сразу в бункер, а не на нижний фильтр. Двери с обеих сторон: менять фильтры удобно.
04
Ресивер с автосбросом
конденсата
Встроенный ресивер с автоматическим конденсатоотводчиком. Сливать воду вручную не нужно.
05
Выкатной
бункер 200 л
Отпустили прижим, выкатили на поворотных колёсах, высыпали, закатили обратно.
06
Защита
двигателя
От перегрузки и перегрева. Блок управления ведёт счёт моточасов.
Что не придётся
делать вручную
По паспорту установки разных производителей похожи: расход, класс очистки, площадь фильтров. Разница видна через год работы. Спросите у любого поставщика про эти шесть пунктов.
01
Чистить фильтры вручную
Импульс выбивает не менее 95% пыли, фильтры остаются в установке весь срок службы. У многих установок их приходится снимать и продувать.
весь срок службы02
Часто менять фильтры
Замена не чаще одного раза в два года. Фильтры стандартного размера, комплект из 6 шт. стоит 90–100 тыс. ₽ с НДС.
раз в 2 года03
Сливать конденсат
Встроенный ресивер с автоматическим конденсатоотводчиком сбрасывает воду сам.
автосброс04
Помнить про обслуживание
Блок управления считает моточасы и сам напоминает: пора обслужить мотор вентилятора, пора проверить фильтры.
по моточасам05
Платить за пусконаладку
Подключите питание 380 В, сжатый воздух и воздуховоды. Специальные навыки не нужны.
без ПНР06
Включать вытяжку отдельно
Запускается и останавливается вместе со станком по сигналу ЧПУ. Для ручного управления есть пульт.
от ЧПУ станкаПолные
характеристики
| Производительность | 10 000 м³/ч |
| Класс очистки, ГОСТ Р ЕН 1822-1-2010 | E10 |
| Размер задерживаемых частиц | от 0,3 мкм |
| Толщина металла корпуса | 3 мм |
| Потребляемая мощность, макс. | 12 кВт |
| Вентагрегат | центробежный, 11 кВт |
| Обороты вентилятора, макс. | 1450 об/мин |
| Напряжение | 380 В |
| Уровень шума, макс. | 78 дБ |
| Фильтры | 6 шт., патронные 350×1000 мм |
| Площадь фильтрации | 180 м² |
| Давление в пневмосети | до 5 атм |
| Объём бункера | 200 л, выкатной |
| Масса | 860 кг |
| Габариты Д × Ш × В | 1700 × 1100 × 2400 мм |
| Гарантия | 36 месяцев |
Что входит
в поставку
01Корпус из стали 3 мм с блоком управления
02Центробежный вентагрегат, 11 кВт
03Патронные фильтры с PTFE-мембраной, 6 шт.
04Импульсная регенерация: клапаны Camozzi, ресивер с конденсатоотводчиком
05Искроотбойник с завихрителем
06Выкатной бункер 200 л, паспорт изделия
Не входит в комплект
Воздуховоды для подключения к станку. Опция: частотное регулирование оборотов вентилятора.

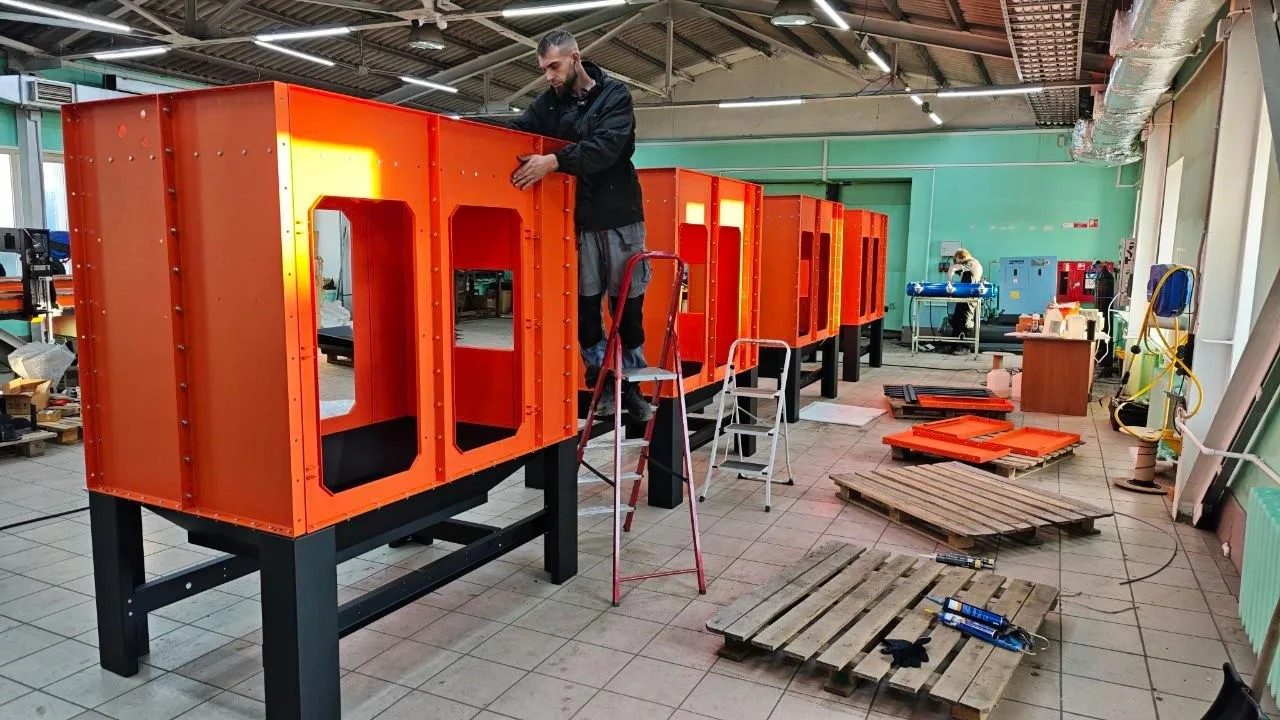

Не перепродаём.
Производим в Омске

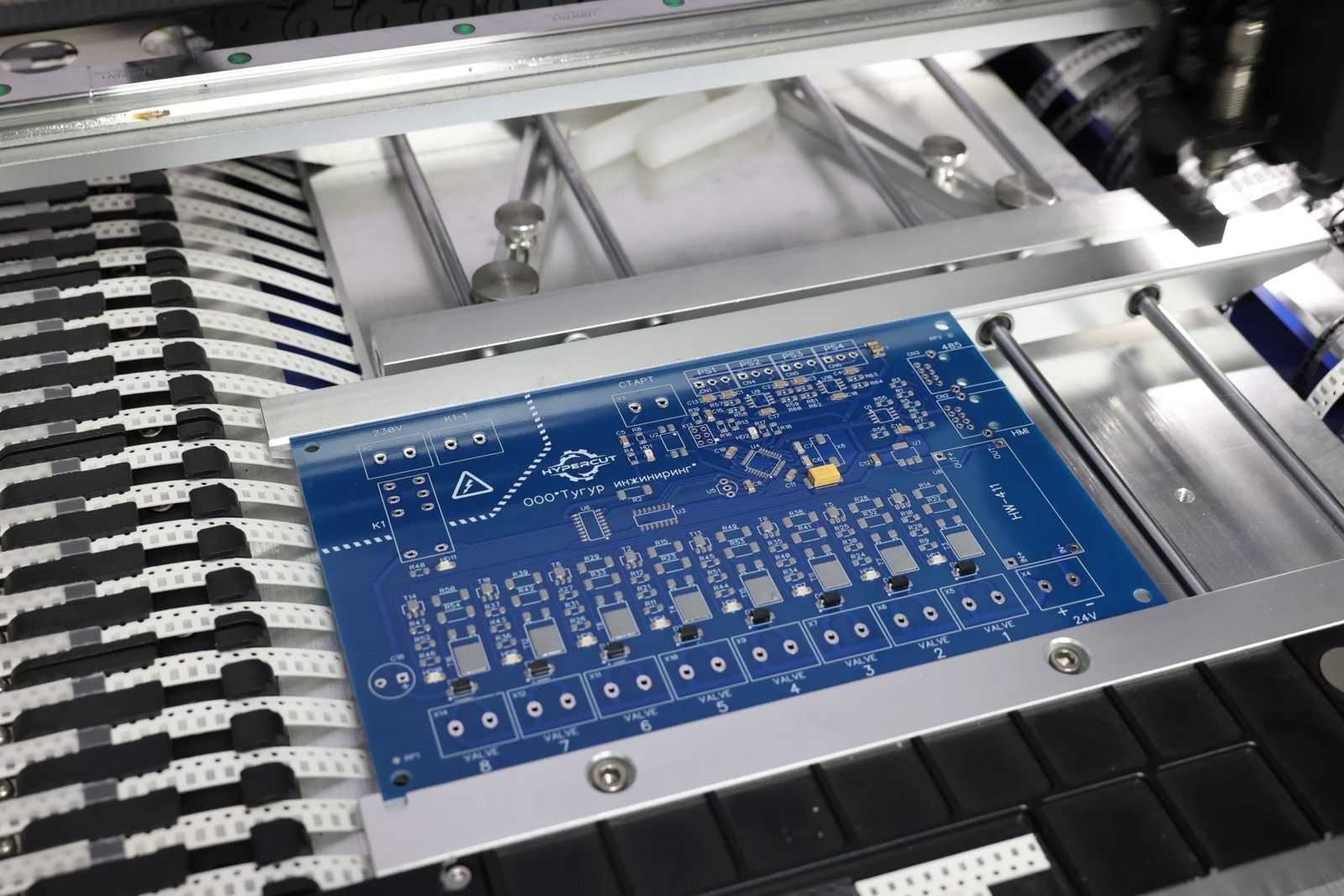

ООО «Тугур-Инжиниринг». Полный цикл производства: от корпуса до электроники.
01
Подбор
Считаем производительность и количество установок по объёму цеха или числу постов
02
Производство
В наличии на складе, под заказ до 30 рабочих дней
03

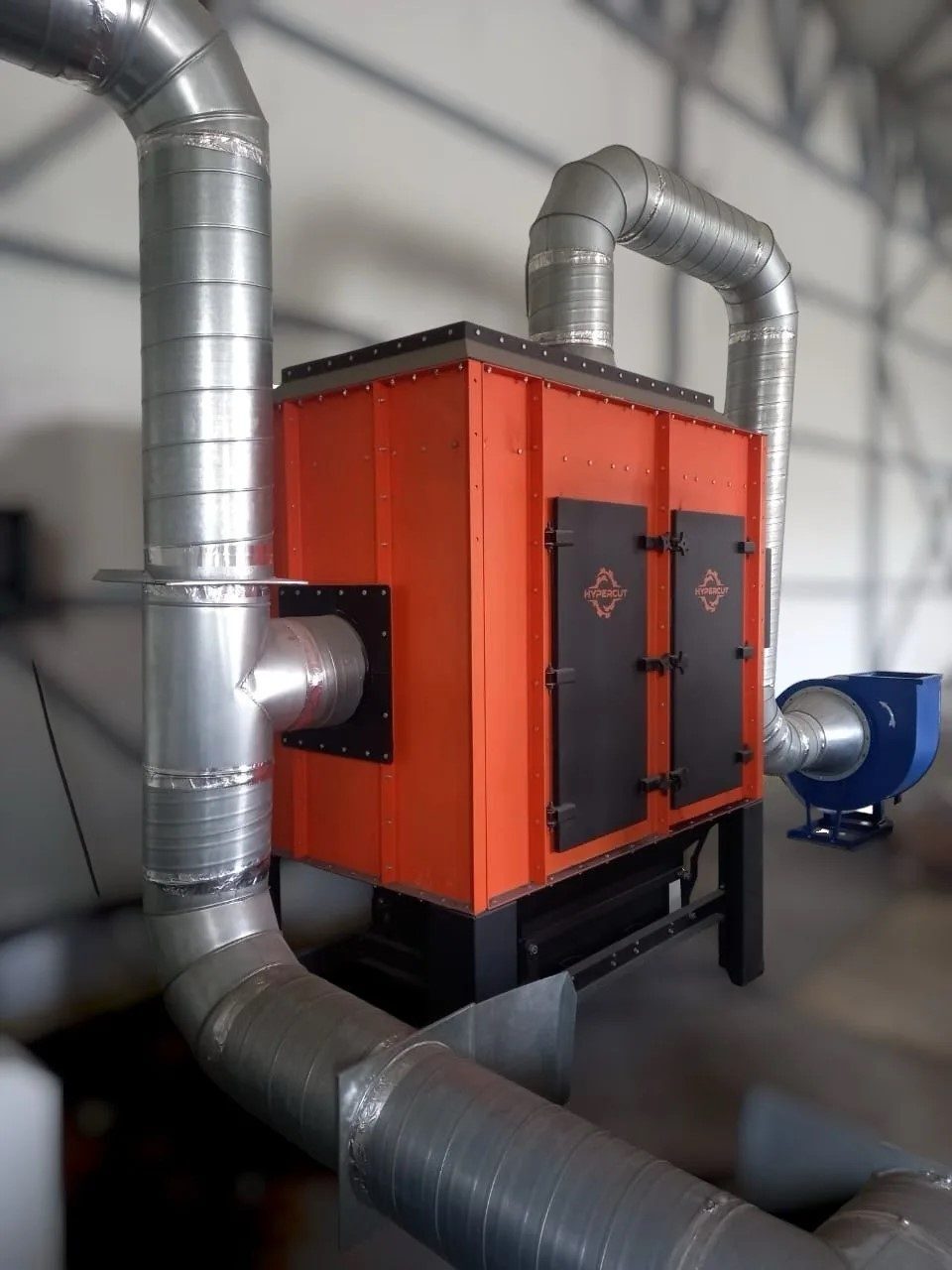

Подключение
Питание, сжатый воздух, воздуховоды. Пусконаладка не нужна
04
Сервис
Обслуживание и запчасти после запуска

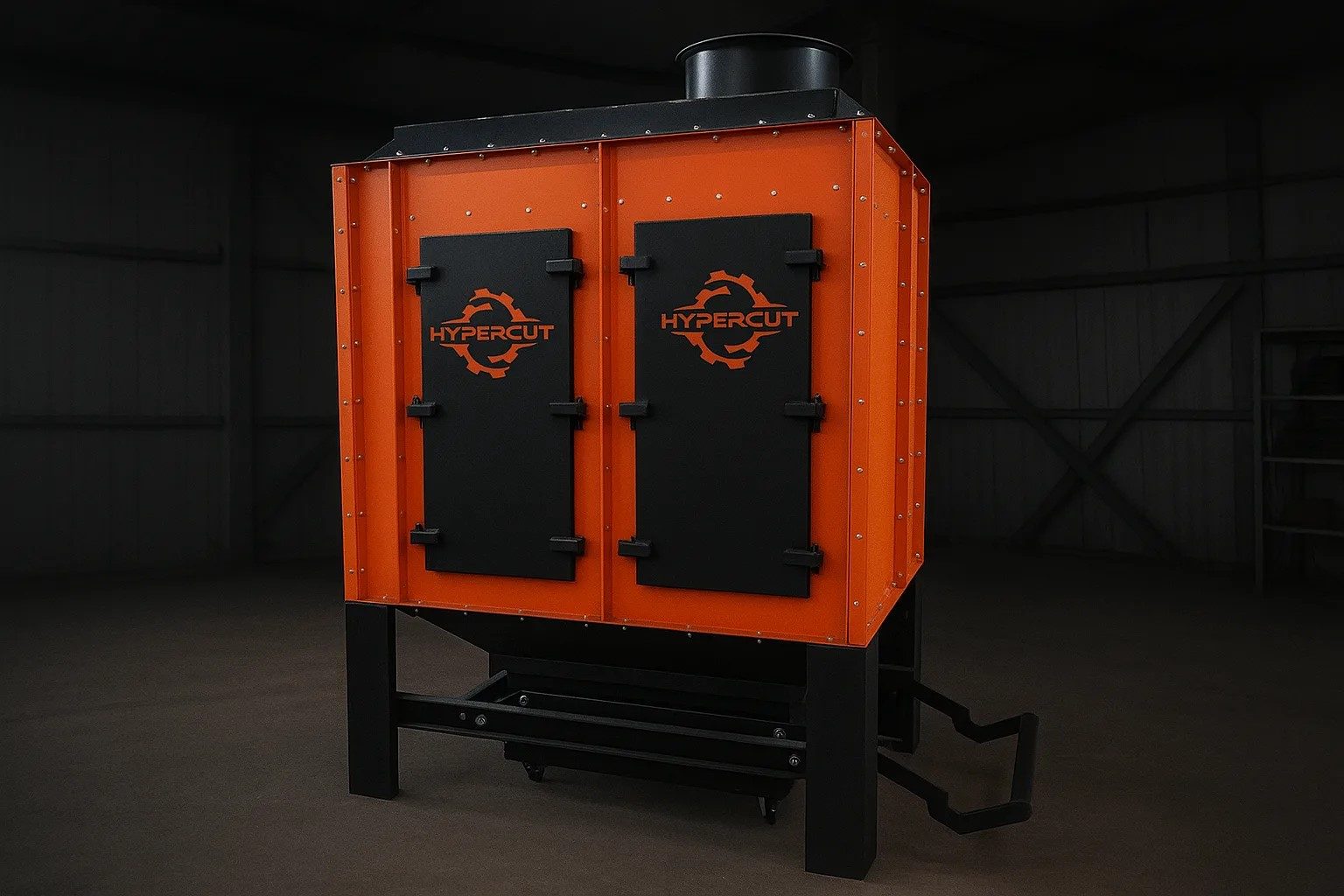

Цена с НДС 22%, без учёта доставки
1 300 000 ₽
Лизингот 10% первоначального взноса
СрокВ наличии в Омске
Под заказ — срок изготовления 30 дней
Под заказ — срок изготовления 30 дней
Гарантия36 месяцев
Производствосвоё, Омск
Посчитаем
под ваш цех
Пришлите объём цеха или количество постов оборудования. Подберём производительность и количество установок, назовём цену.
